晶圆作为电子元器件里面的核心原材料，其经历非常复杂的前段工序而得到的，所以晶圆片的生产成本非常高，它在周转过程中很容易被碰伤、刮花、缺角等问题发生，对其保护也是每一家半导体企业不能忽视的。晶圆载具用于对晶圆片的隔离保护，防止产品在周转存储过程中出现的一系列问题，它常常用于LED 半导体封装制程的贴膜、背磨、切割、划片等工序中。

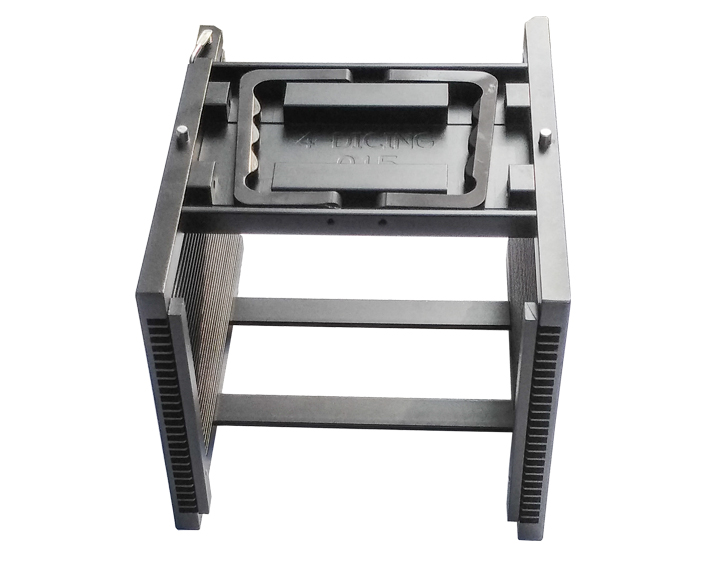

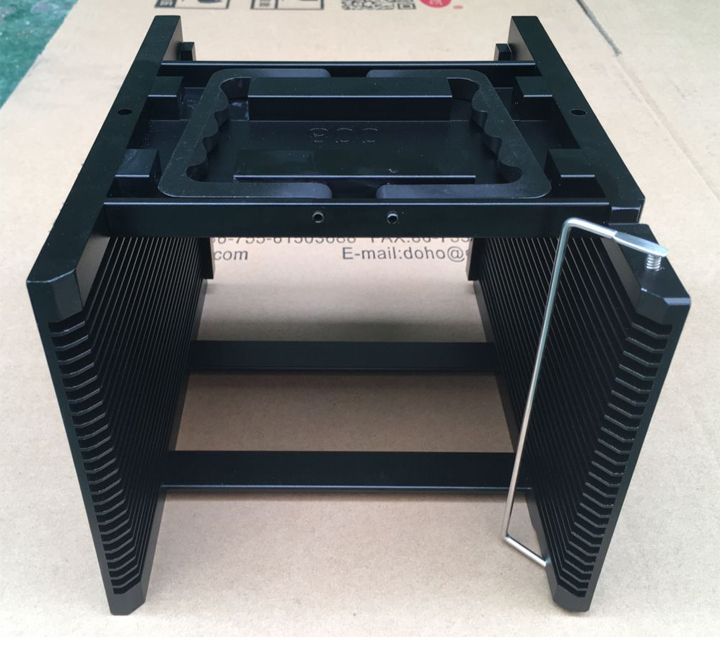

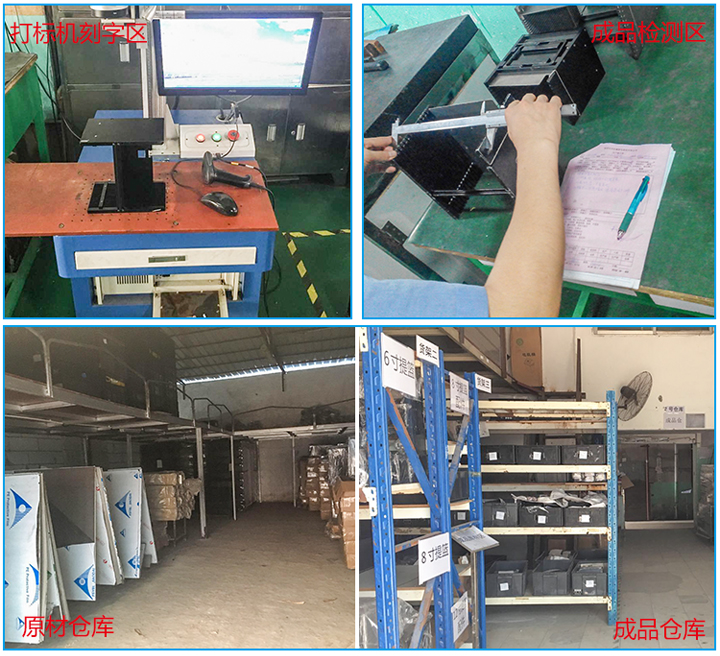

晶圆载具Wafer Carrier采用优质6063-t5易拉模成型，其机械性能或尺寸稳定性，耐腐蚀、坚固耐用，是晶圆载具的最佳原材料，其身上的所用配件都是选用这优质的原料经过切割 CNC精密加工零配件后，再进行表面氧化处理使晶圆载具表面槽内光滑无毛刺 不卡料，最后把加工好的配件进行组装、检测、包装入库等工序。我们也可以根据客户工艺要求做成不锈钢耐高温的晶圆载具。
晶圆载具参数：
材质：6063-T5铝材
尺寸：4寸
槽数：25槽
槽间距：3.75 mm
起始位：12.5 mm
外形尺寸：164*197*143 mm
表面处理：硬质氧化
可根据要求进行非标定制
选择东虹鑫晶圆载具Wafer Carrier产品“7大理由”
1、中国电子装配行业协会会员单位；
2、14年生产经验和品质技术沉淀；
3、率先通过ISO9001国际质量体系认证，品质保证；
4、拥有多项发明专利，强大的研发设计实力，可非标定制；

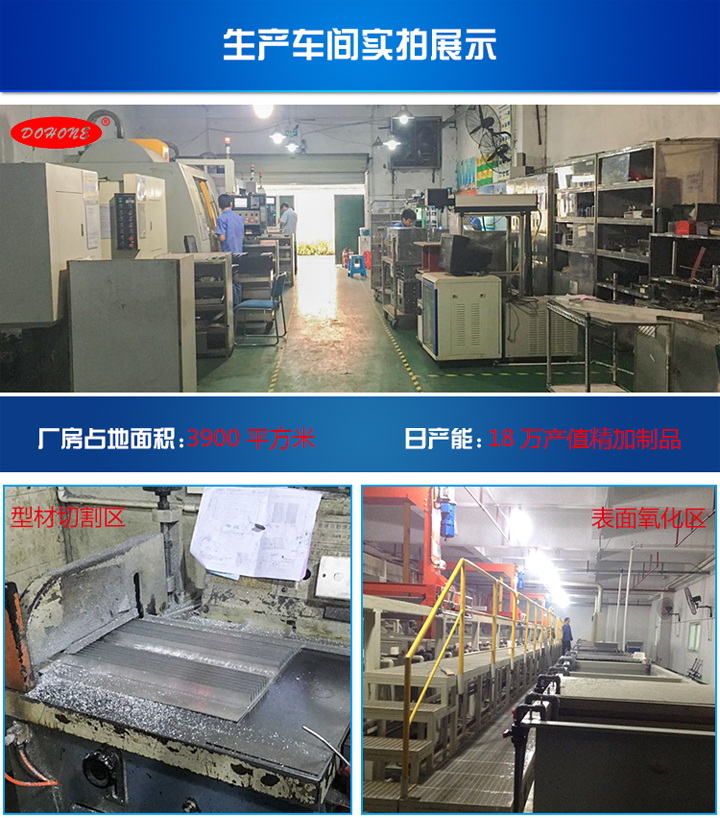

5、拥有大型与时俱进生产加工设备，交货速度快；
6、14年累积优质上下游原料配件采购渠道，产品质优价廉；
7、专业的售后服务体系解答产品使用过程中遇到的各种问题,让您放心使用。

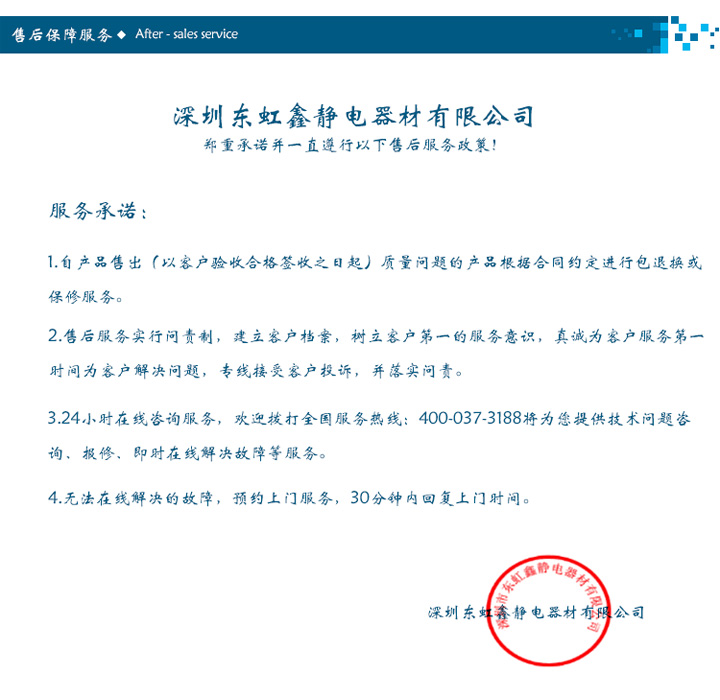

售后服务承诺
