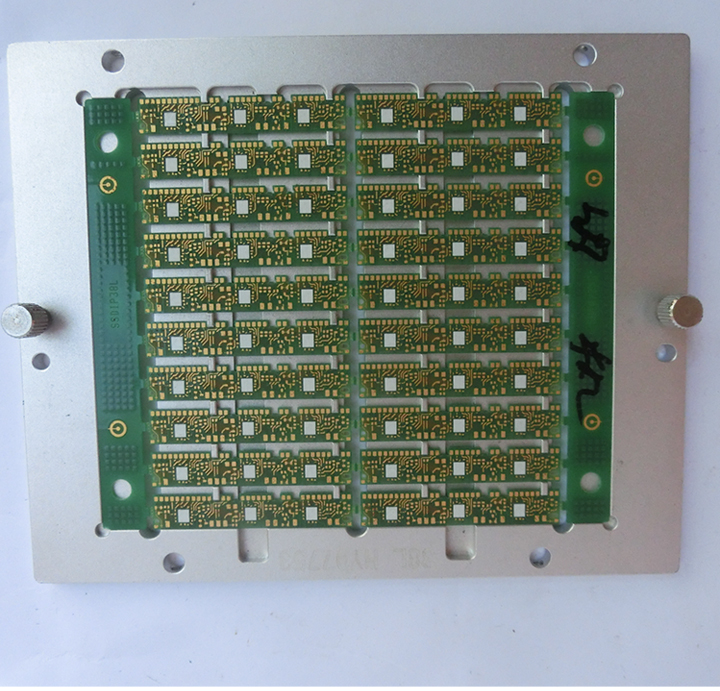

在电子半导体产品封装的时候会用到各式各样的夹具治具，在对单片芯片切割的时候就需要用到夹具对其进行固定防止走位，保证切割出来的产品是符合工艺要求的规格尺寸。这样不仅可以提升车间生产效率，还可以降低产品的不良率，让您所生产出来的产品更加受客户青睐。

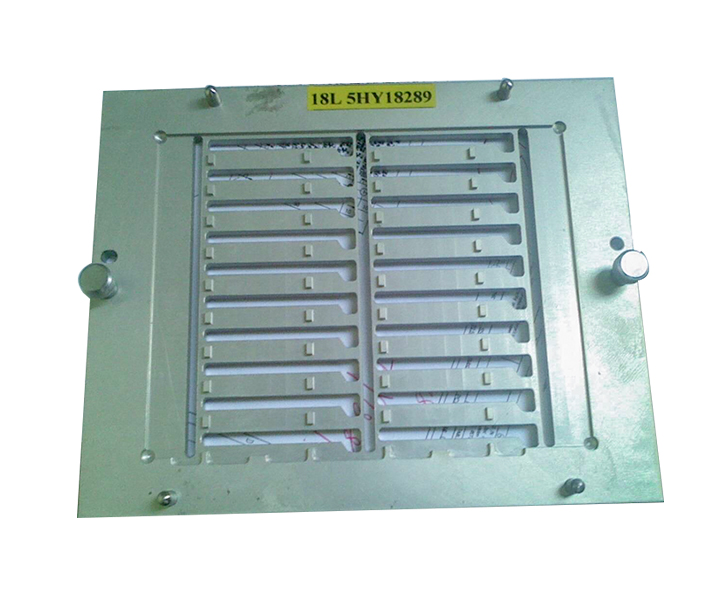

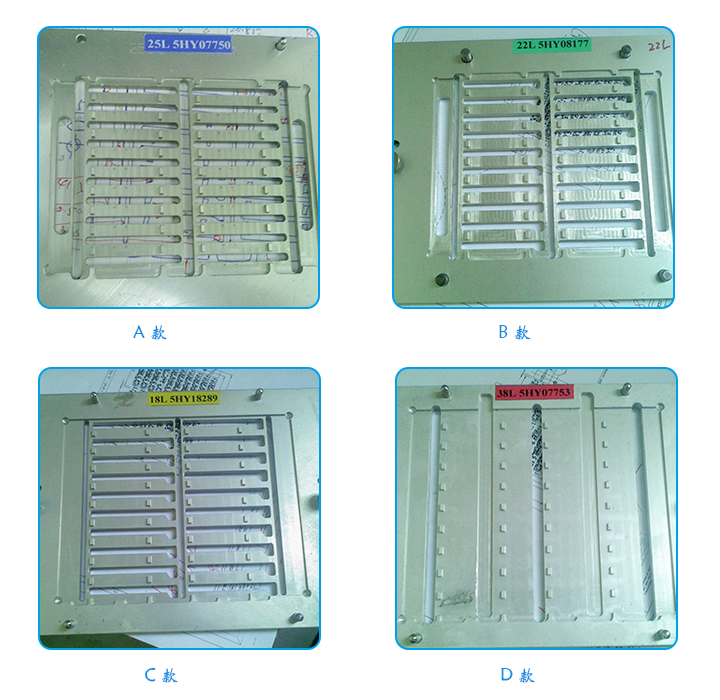

线路板切割夹具首先是通过与客户沟通确认好方案后，工程师再跟进客户确认的方案进行出图纸以及加工程序。采用优质6061铝板进行CNC精密加工，表面氧化处理保证产品表面光滑无毛刺，整体坚固耐用，抗折不容易变形。

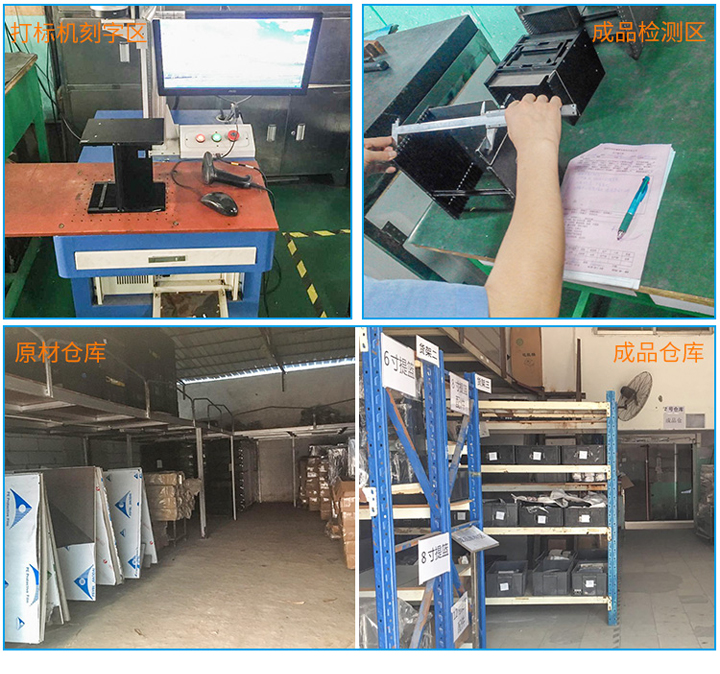

深圳东虹鑫拥有16年CNC加工生产经验，有十多台大型精密加工中心，多名资深半导体 电子行业封装夹具 治具工程设计师和技术员，可以为您提供高品质，快捷方便的线路板夹具产品，欢迎新老顾客前来咨询洽谈合作！
线路板切割夹具产品参数
材质：6061铝型材
尺寸：160*160*5mm
公差：±0.02
表面：本色喷砂氧化
可根据客户要求进行非标定制
