所谓的半导体封装，半导体生产流程由晶圆制造、晶圆测试、芯片封装和封装后测试组成。塑封之后，还要进行一系列操作，如后固化（Post Mold Cure）、切筋和成型（Trim&Form）、电镀（Plating）以及打印等工艺。典型的封装工艺流程为：划片 装片 键合 塑封 去飞边 电镀 打印 切筋和成型 外观检查 成品测试 包装出货。

简单来说，就是将半导体元件与空气隔绝，防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降，并且另一方面，封装后的芯片也更便于安装和运输。

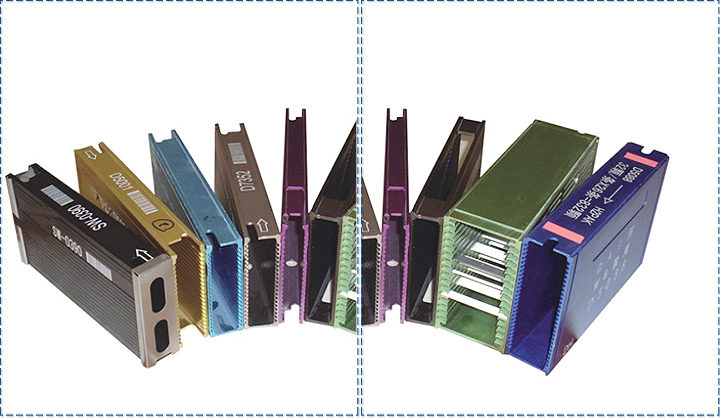

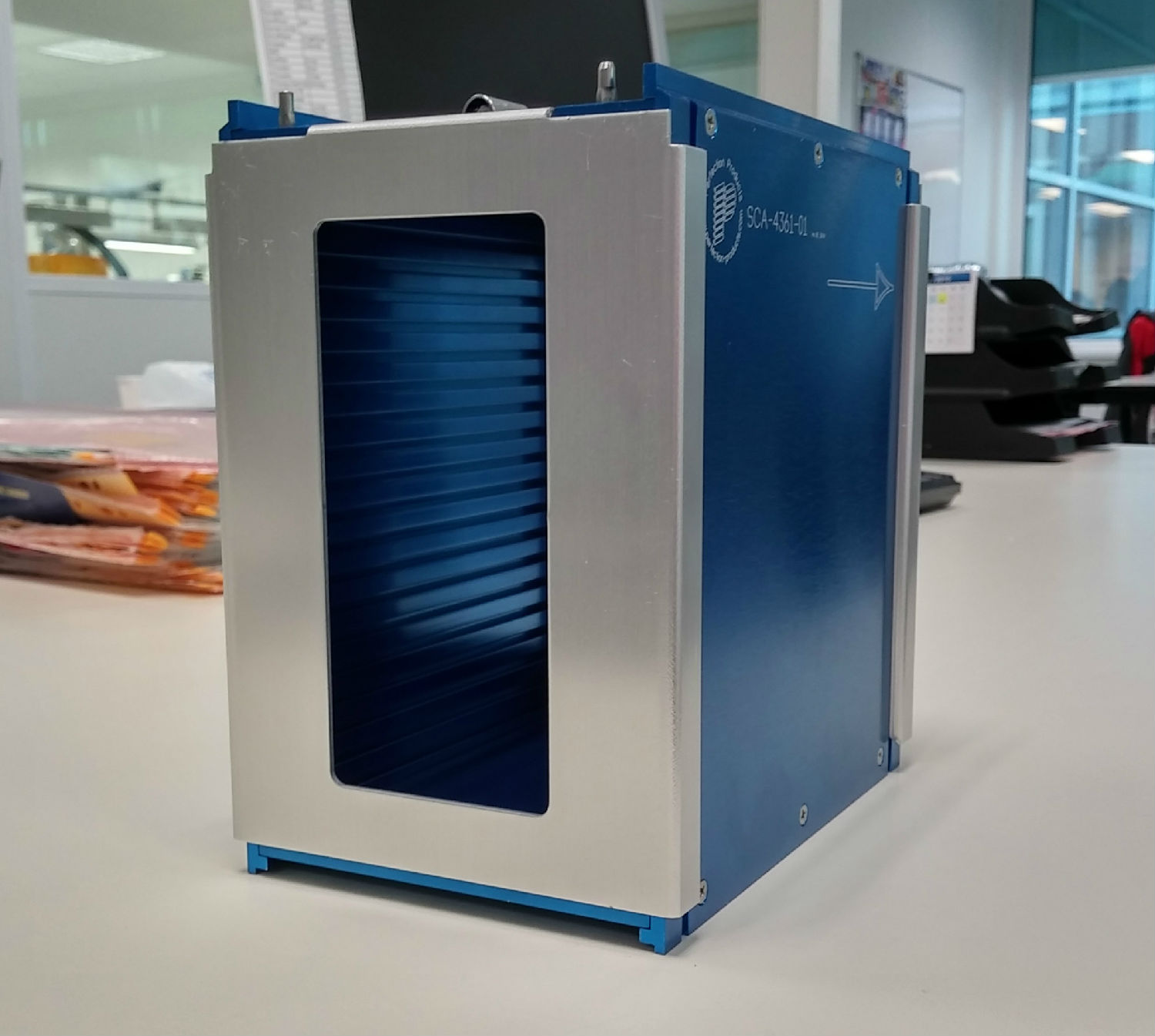

在封装过程中，需要对元件进行送料，这个时候就必须用到半导体料盒，东虹鑫的半导体料盒由优质铝合金加工而成，经过切割，表面处理等优良工艺。在使用上能够满足客户定制尺寸，不卡料等等要求，是您的不二选择。
